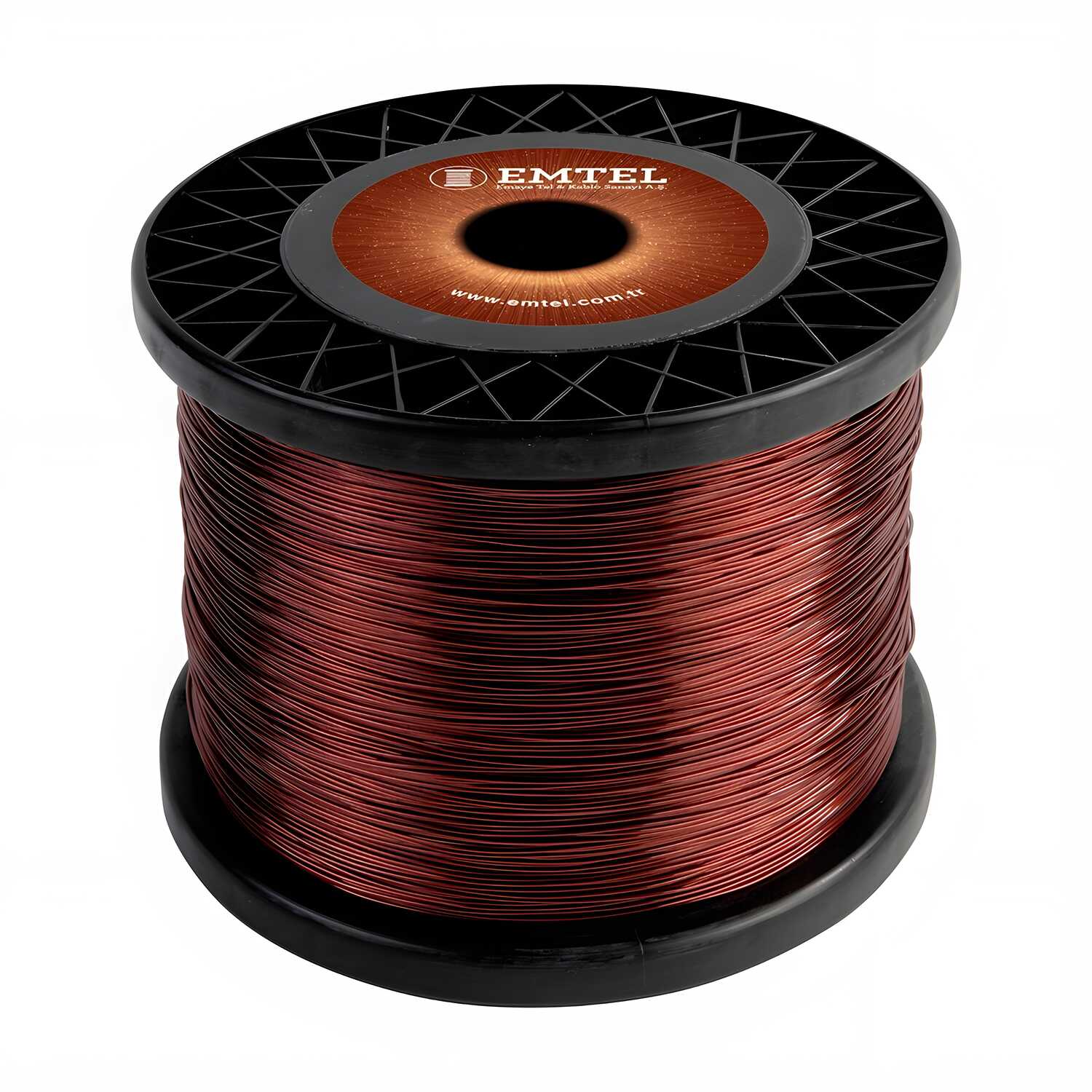

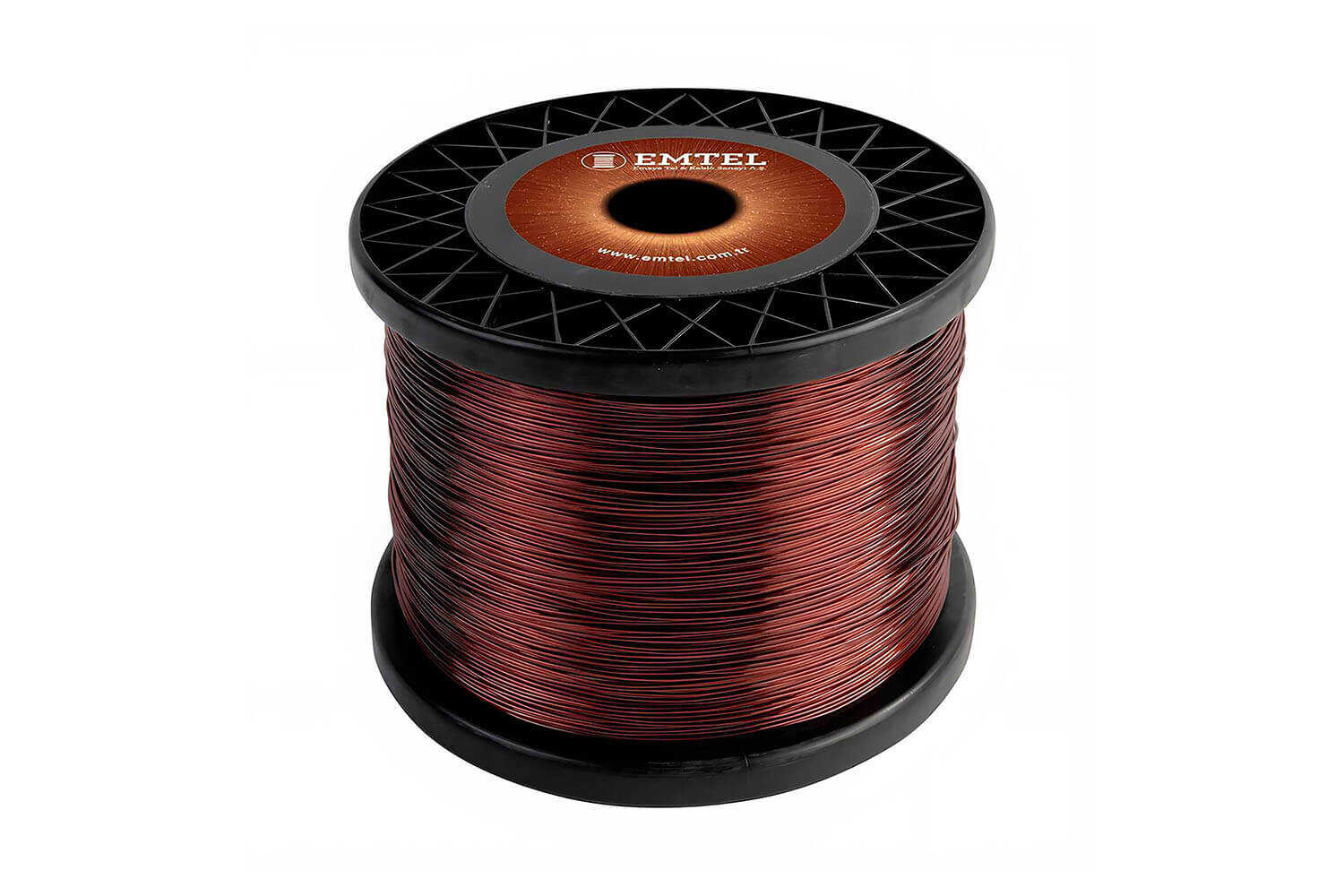

EmTherm CR PLUS Dayanımlı Emaye Bobin Teli

Name: EmTherm CR PLUS Dayanımlı Emaye Bobin Teli
Brand: Emtel
SKU: T295
Price: 856.67 TRY
Availability: InStock

0 Yorumlar

Yorum Yap

FİYAT :

713,89 TL + KDV

KDV DAHİL FİYATI : 856,67 TL

Kısa Ürün Açıklaması

220°C’ ye kadar ısı direnci gösteren EmTherm-CR^PLUS, yüksek hızlarda sarılabilme özelliği taşır ve nano teknolojiyle üretilmiş yeni nesil nano partiküllü corona kaplama sayesinde 50 kata kadar uzun ömür.

Uygulama Alanları:

İnverter sürücülü motorlar
Yüksek güçlü motorlar
Semi-hermetik kompresör motorları
Güç köprüleri

{"vat":20,"m_o_p":-1,"variant_ids":{"79_0":"2876","69_0":"2877","91_0":"2878","92_0":"2879","93_0":"2880","70_0":"2881","94_0":"2883","95_0":"2884","96_0":"2885","73_0":"2882","97_0":"2886","98_0":"2887"},"variant_prices":{"79_0":713.8945999999999685314833186566829681396484375,"69_0":693.141849999999976716935634613037109375,"91_0":693.141849999999976716935634613037109375,"92_0":693.141849999999976716935634613037109375,"93_0":693.141849999999976716935634613037109375,"70_0":693.141849999999976716935634613037109375,"94_0":693.141849999999976716935634613037109375,"95_0":693.141849999999976716935634613037109375,"96_0":693.141849999999976716935634613037109375,"73_0":693.141849999999976716935634613037109375,"97_0":693.141849999999976716935634613037109375,"98_0":693.141849999999976716935634613037109375},"variant_price_raws":{"79_0":17.199999999999999289457264239899814128875732421875,"69_0":16.699999999999999289457264239899814128875732421875,"91_0":16.699999999999999289457264239899814128875732421875,"92_0":16.699999999999999289457264239899814128875732421875,"93_0":16.699999999999999289457264239899814128875732421875,"70_0":16.699999999999999289457264239899814128875732421875,"94_0":16.699999999999999289457264239899814128875732421875,"95_0":16.699999999999999289457264239899814128875732421875,"96_0":16.699999999999999289457264239899814128875732421875,"73_0":16.699999999999999289457264239899814128875732421875,"97_0":16.699999999999999289457264239899814128875732421875,"98_0":16.699999999999999289457264239899814128875732421875},"buying_prices":{"79_0":0,"69_0":0,"91_0":0,"92_0":0,"93_0":0,"70_0":0,"94_0":0,"95_0":0,"96_0":0,"73_0":0,"97_0":0,"98_0":0},"not_discounted_prices":{"79_0":713.8945999999999685314833186566829681396484375,"69_0":693.141849999999976716935634613037109375,"91_0":693.141849999999976716935634613037109375,"92_0":693.141849999999976716935634613037109375,"93_0":693.141849999999976716935634613037109375,"70_0":693.141849999999976716935634613037109375,"94_0":693.141849999999976716935634613037109375,"95_0":693.141849999999976716935634613037109375,"96_0":693.141849999999976716935634613037109375,"73_0":693.141849999999976716935634613037109375,"97_0":693.141849999999976716935634613037109375,"98_0":693.141849999999976716935634613037109375},"variant_supplier_codes":{"79_0":"","69_0":"","91_0":"","92_0":"","93_0":"","70_0":"","94_0":"","95_0":"","96_0":"","73_0":"","97_0":"","98_0":""},"active_ids":{"one_79":["0"],"two_0":["79","69","91","92","93","70","94","95","96","73","97","98"],"one_69":["0"],"one_91":["0"],"one_92":["0"],"one_93":["0"],"one_70":["0"],"one_94":["0"],"one_95":["0"],"one_96":["0"],"one_73":["0"],"one_97":["0"],"one_98":["0"]},"variant_informations":[],"variant_stocks":{"79_0":"50","69_0":"150","91_0":"50","92_0":"200","93_0":"30","70_0":"100","94_0":"50","95_0":"150","96_0":"150","73_0":"50","97_0":"50","98_0":"200"}}

Adet

Sepete Ekle

Hemen Al

Tavsiye Et Fiyat Alarmı

Ürün Özellikleri
Ödeme Seçenekleri
Teslimat & İade Koşulları
Yorumlar (0)
Hızlı Mesaj
Tavsiye Et

DÖKÜMAN İNDİR...

Emaye Kaplı Bobin Teli, Teknik Açıklama ve Uygulamaları

Emaye kaplı bobin tel, aynı zamanda manyetik tel veya sargı tel olarak bilinen, iletken bir çekirdekten yapılma, tipik olarak yüksek iletkenlikli bakır veya alüminyumdan yapılmış bir elektrik teli türüdür. Bu tür emaye izolasyonu, telin elektriksel olarak izole edilmesini sağlar ve telin elektromanyetik bileşenler olarak sargılara veya bobinlere sarılmasında veya sargı yapılmasında elektriksel kısa devrelere neden olmadan kullanılmasını sağlar.

Emaye kaplı bobin teli hakkında önemli teknik noktalar şunlardır:

Tel Kompozisyonu: Emaye kaplı bobin teli çekirdeği, mükemmel elektriksel özelliklere sahip oldukları için genellikle yüksek iletkenlikli bakır veya alüminyumdan yapılır.

Emaye İzolasyonu: Emaye izolasyonu, tipik olarak bir termo-set polimer veya vernik kullanılarak tel üzerine bir kaplama veya daldırma işlemi ile uygulanır. Bu emaye kaplama, elektriksel izolasyon ve yüksek direnç özellikleri sağlar.

Termal Sınıf: Emaye kaplı bobin telleri, termal direnç yeteneklerine göre sınıflandırılır. Farklı sınıflar, emaye izolasyonunun bozulmadan önce izin verilen maksimum sıcaklığı belirten bir numara ile belirtilir. Yaygın termal sınıflar arasında 130°C, 155°C ve 180°C gibi sınıflar bulunur.

Çap ve Kalınlık: Emaye kaplı bobin tel, farklı uygulamalara uyum sağlamak için çeşitli çaplarda ve kalınlıklarda mevcuttur. İnce teller ince sarım için kullanılırken, daha kalın teller daha yüksek akım taşıyan uygulamalarda kullanılabilir.

Sargılar ve Sarım: Emaye kaplı bobin tel, elektrik ve elektronik devrelerde bobinlerin, endüktörlerin ve transformatörlerin sargılarında yaygın olarak kullanılır. Emaye izolasyonu, tellerin sıkı sarılmasını izolasyon olmadan yapma olanağı sağlar.

Yüksek İzolasyon Direnci: Emaye izolasyonu, yüksek izolasyon direnci özelliklerine sahiptir ve elektriksel izolasyonun kritik olduğu uygulamalar için uygundur.

Dayanıklılık: Emaye kaplı bobin tel, dayanıklılığı ve ısıya karşı dayanıklılığı ile bilinir ve yüksek sıcaklıkların karşılaşılabileceği uygulamalarda kullanım için uygundur.

Uygulamalar: Emaye kaplı bobin tel, elektrik motorları, jeneratörler, solenoidler, transformatörler, endüktörler ve hoparlörler gibi birçok farklı uygulamada kullanılır.

Emaye kaplı bobin tel, elektrik ve elektronik sistemlerde elektromanyetik bileşenlerin yapısında temel bir rol oynar. Yüksek iletkenliği korurken elektriksel izolasyon sağlayabilme yeteneği, bu cihazların verimli ve güvenilir çalışması için gereklidir. Özel emaye kaplı bobin tel sınıfı ve çapının seçimi, uygulamanın elektriksel ve termal gereksinimlerine bağlıdır.

EmTherm200, EmTherm CR ve EmTherm CR^PLUS
Corona Direnç Testi

Test Şartları: 20kHz 1,5 kV p-p 155°C

Termal Sınıf (°C)	Class HC, 220 °C

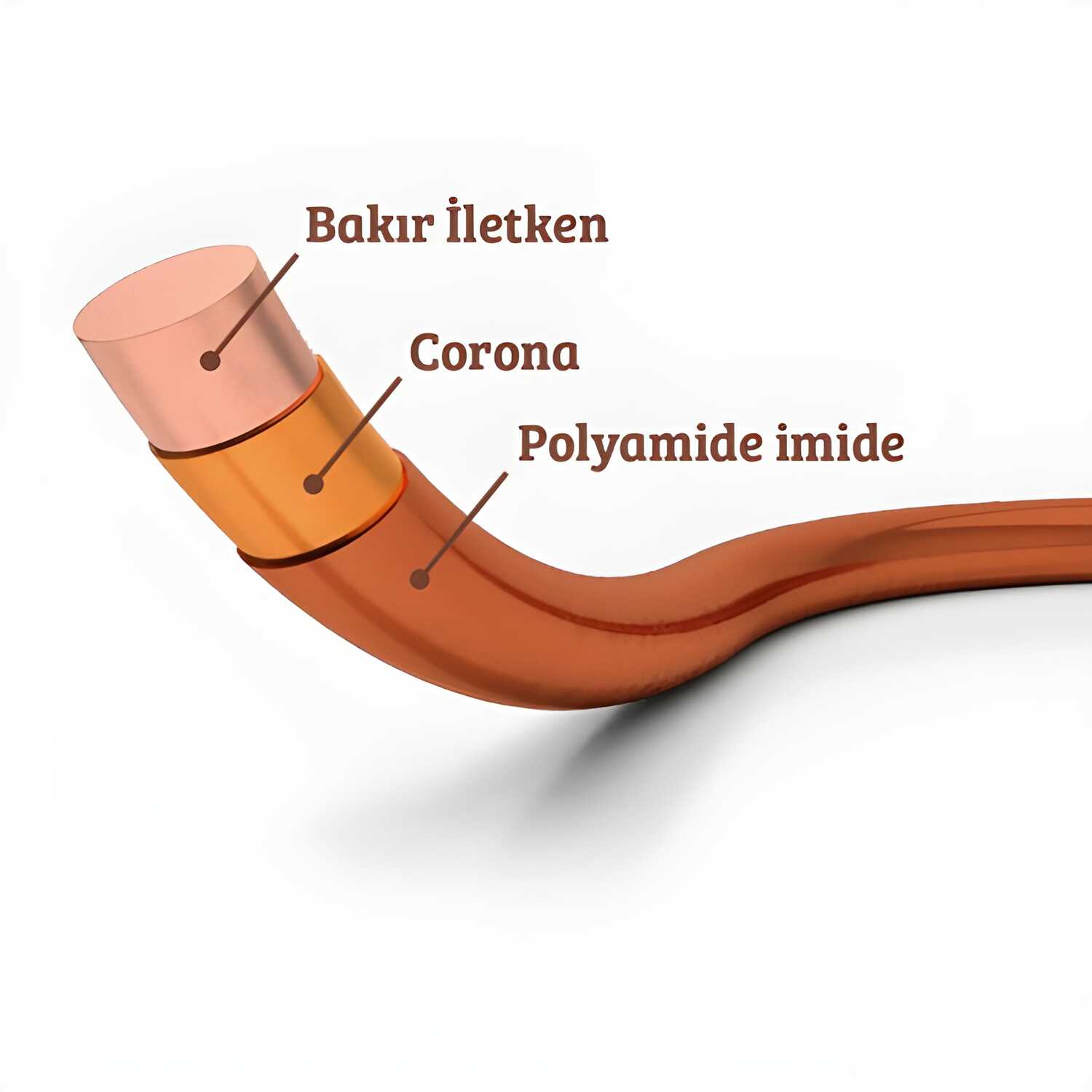

Yalıtım \| Alt Katman	THEIC Modifiye Polyesterimid
Yalıtım \| Üst Katman	Polyamide imide
Yalıtım \| Bağ Katman	Corona
Üretim Aralığı (mm)	0.20 - 3.60 mm
Standartlar I.E.C	IEC 60317 - 13
UL Dosya No
Isı Sınıfı (°C)	200 °C
Isıl Şok (°C)	≥ 220 °C
Isı ile Delinme Sıcaklığı (°C)	≥ 360 °C
Lehimlenme-sicakligi (°C)	Lehim Almaz
Isı ile yapışma sıcaklığı (°C)	Uygulanmaz
Geri yumuşama sıcaklığı (°C)	Uygulanmaz
Normal Solventlere Direnç	5H
Daldırma Verniği Direnci	Çok İyi
Soğutucu Gaz Direnci	Çok İyi
Trafo yağlarına karşı direnç	Çok İyi
Kullanım Alanı
Belirgin Özellikleri
Uygulamalar	Güç Trafoları, Inverter Sürücülü Motorlar, Jeneratörler, Yarı-Hermetik Kompresör Motorları, Yüksek güç motorları
