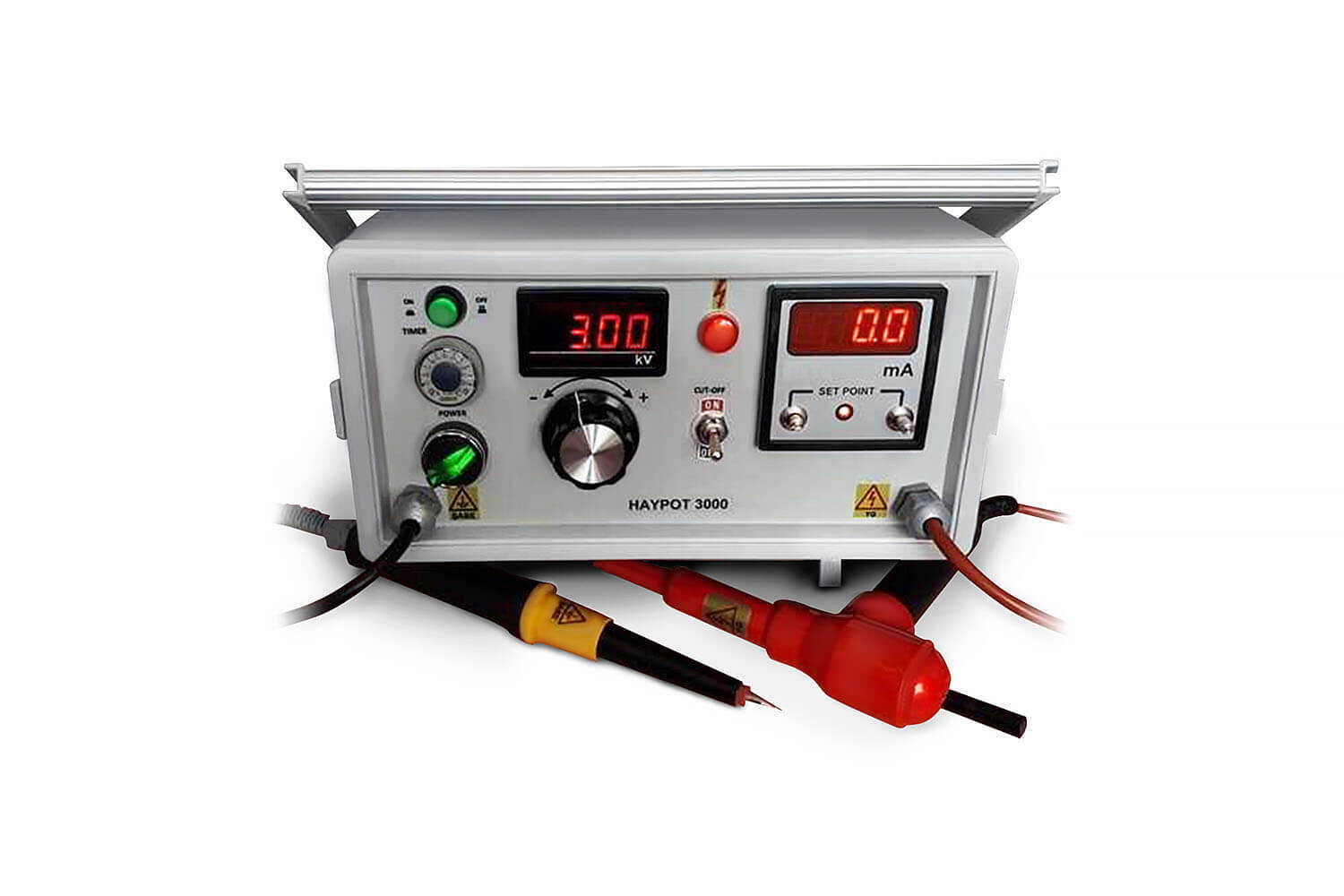

Haypot 3000 Yüksek Voltaj İzolasyon Test Cihazı

Haypot 3000 Test Cihazı, elektrik motorları ve transformatörlerin sargı izolasyon dayanımının ve kaçak noktasının tespitinde etkin bir cihazdır. Standartlar gereği elektrik motorları sargıları şaseye karşı ve kendi aralarında 2Un+1000Voltluk bir gerilime dayanabilmelidir.

Buna göre 220 Voltluk bir monofaze motor sargıları 2x220+1000_1440 Volta dayanabilmeli ve izolasyon kaçak akımı 5 mA’i geçmemelidir.

Aynı şekilde 400 Voltluk bir trifaze motorun sargıları 2x400+1000=1800 Volta dayanabilmeli ve izolasyon kaçak akımı 10 mA’i geçmemelidir.

Harici tip yağlı transformatörlerde bu gerilim 2500 Volt, 60 saniye olarak uygulanır.

Aşağıdaki videodan cihazın uygulamalı kullanımını izleyebilirsiniz.

Teknik Özellikler:

Besleme                              : 220 Volt 50 Hz. Max. 2A

Çıkış Gerilimi                      : 0 – 3000 V 50 Hz

Max. Akım                          : 50 mA

Max. Kısa Devre Akımı : 100 mA (%20 servis; max 10 sn.)

Nom. Güç                           : 150 VA

Dijital Kilovoltmetre       : 0 – 3 kV

Dijital Miliampermetre : 1 – 100 mA

Hassasiyet                          : %2.5

Kaçak Akım Set                : 0 – 100 mA

Sesli İkaz                             : Var

Akım Limitleme                               : Var

Timer                                   : 0 – 60 sn.

Test Probları                      : 1 adet Şase, 1 adet Y.G. (5kV) probu, 2şer metre kabloları ile birlikte

Ağırlık                                   : 7.5 kg

Boyutlar                              : 160x290x275 mm
